计量泵的结构解析,好图好文分享之 ADMIN 2015/6/5
发布日期:2015-6-9    浏览量:879

计量泵是流量可以在0-100%范围内无级调节,用来输送液体物料(特别是腐蚀性及危险性液体)的一种特殊形式的往复式容积泵,计量泵也称定量泵或比例泵,在有些场合也称作加药泵。

计量泵三大组成单元
1 液力端单元
2 驱动端单元
3 调节机构单元

首先,介绍一下液力端单元
液力端主要包括三大类及其它衍生类型:
1.1 柱塞式泵头
1.2 液压隔膜式泵头
1.3 机械隔膜式泵头

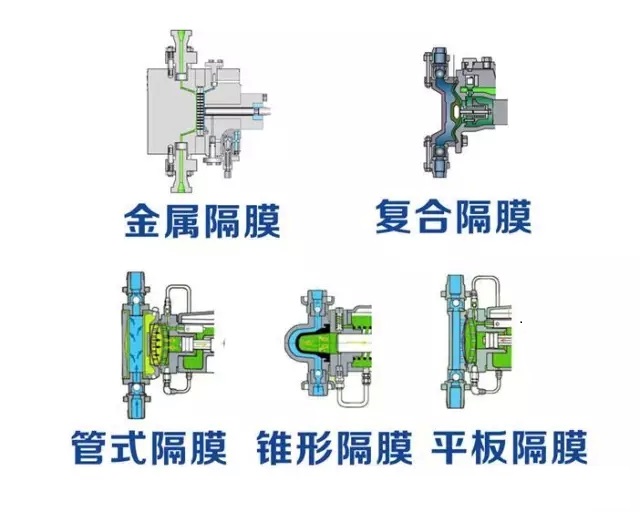

1.2.1液压隔膜泵根据隔膜材料可以分为PTFE隔膜、橡胶PTFE复合隔膜、金属隔膜、甚至PEEK隔膜,根据隔膜形状可以分为平板隔膜、管式隔膜、锥形隔膜及波纹管隔膜等。

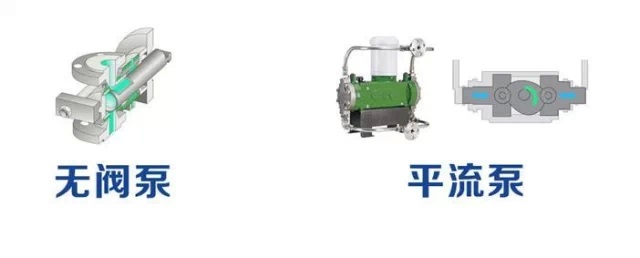

1.2.2 其它衍生结构,例如无阀式高粘度柱塞泵头、高低温鹅颈式泵头、夹套式泵头、平流式等。





单向阀也隶属于液力端,但是结构上又有其独立的分类。

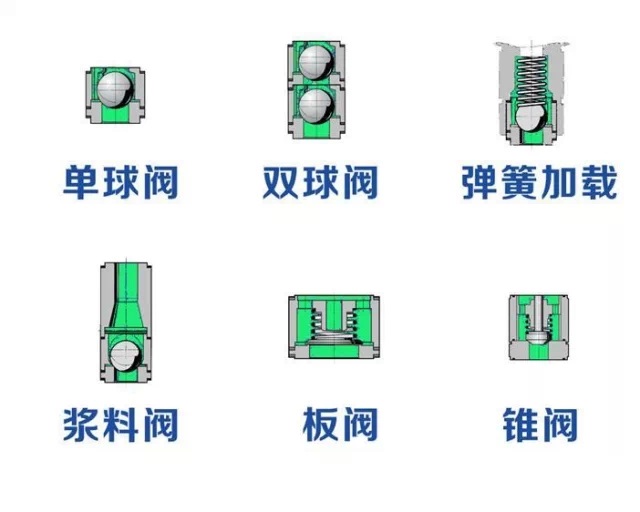

单球阀适用于大部分普通应用场合、双球阀适用于小流量高精度场合、弹簧加载球阀适合于高粘度场合、宽流道球阀适合于料浆及含颗粒场合、板阀适合于低压大流量场合、锥阀适合于高压大流量场合,等等。







其次,介绍一下驱动端单元
驱动单元根据动力来源分为
2.1 电机驱动
2.2 电磁驱动
2.3 气驱动

电机驱动最为普遍,电机驱动的泵功率范围大,机械结构主要包括减速机构、和往复运动机构。
2.1.1 减速就够最常见的是蜗轮蜗杆机构、也有齿轮机构和同步带减速机构。

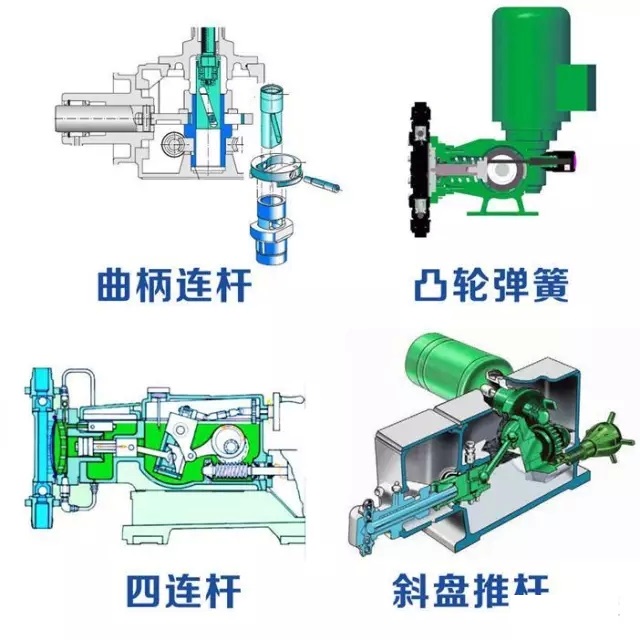

2.1.2 往复运动机构主要有曲柄连杆机构、凸轮弹簧机构、四连杆机构、斜盘推杆机构及摇臂曲柄机构,等等。

最后,介绍一下调节机构单元
调节机构是计量泵有别于其它类型泵的特有结构,计量泵自身具备的主要是调节有效的冲程长度,来改变流量;调节有效冲程长度的方法分为
3.1 机械机构调节
3.2 液压油路调节
机械调节冲程长度,一般都是结合上面介绍过的往复运动机构而组合出来的机械结构。
3.1.1 曲柄连杆机构,通过带有滑槽的曲轴,改变与曲柄块的配合位置,实现连续的冲程变化;
3.1.2 凸轮弹簧机构,通过顶杆限制弹簧推杆的返回位置,改变凸轮与推杆接触的有效范围,改变冲程长度;
3.1.3 四连杆机构,通过改变连杆关节摆动幅度,改变冲程长度;
3.1.4 斜盘推杆机构及摇臂曲柄机构,通过改变斜盘的倾斜角度,改变连杆或摇臂的推拉位置,改变冲程长度。





液压油路调节,主要分为两种
3.2.1 分体柱塞式滑阀,旁路回油机构,通过释放液压油改变有效排出容积改变流量;
3.2.2 同心柱塞式滑阀,旁路回油机构,通过释放液压油改变有效排出容积改变流量。

调节机构标准配置是手动调节,通过手柄或手轮调节,刻度标签或者调量表指示刻度。
根据需要可用电动执行器或者气动执行器代替手动调节。
另外,通过变频器可以改变电机转速,也可以改变输出的流量。
